Descrizione Prodotto
- con cassetta di sciacquo GD 2, 6 - 9 l
- per disabili
- per vaso WC fino a 70 cm
- installazione a parete e pareti divisorie
- telaio in acciaio zincato autoportante
- per rivestimenti a secco con pannelli di cartongesso
- con raccordi fissi
- regolazione semplice, possibilità di blocco
- materiali di fissaggio
- approvato TÜV
- 2 perni di fissaggio del vaso
- 4 wall brackets
- con perni di fissaggio
- distanza dei dadi di fissaggio 180/230 mm
- PP curva di scarico Ø 90 mm
- profondità regolabile
- PP reducer Ø 90/110 mm
- set di raccordo di entrata e di uscita
- cassetta di sciacquo GD 2, 6 - 9 l
- regolazione di fabbrica 6 l. e 3 l.
- valvola di scarico AV1 con 3 tipi di azionamento:
dual flush, start/stop e un solo sciacquo - ingresso acqua da sinistra/destra o dal retro
- bassa rumorosità (I gruppo d'insonorizzazione)
- isolamento anticondensa
- raccordo ad angolo da 1/2" con flessibile di collegamento
- installazione senza attrezzi della dima di ispezione
- per installazione piastre di azionamento verticale e orizzontale
- inclusi accessori per installazione a parete 38 558 00M
- dima di montaggio per piastra di azionamento di piccole dimensioni 40 911 da ordinare separatamente
Informazioni tecniche
Dati CAD

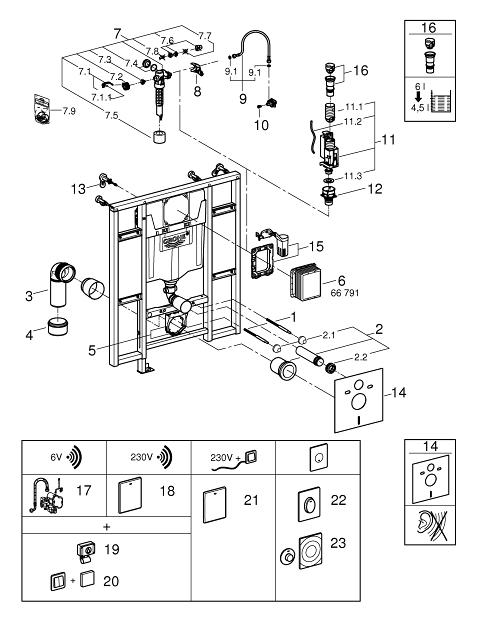

Parti di ricambio

Numero posizione | Descrizione prodotto | Numero d'ordine |
---|---|---|
* Optional accessories | ||
1 | staffe di sostegno per 38729 | 4276400M |
2 | CANOTTO VASI SOSP. | 37311K00 |
3 | curva di scarico x uniset /SL | 42327000 |
4 | ADATTATORE 90/110 PER RAPID SL | 42242000 |
5 | FISSAGGIO X 38643 | 42243000 |
6 | vano di ispezione p/Rapid S | 66791000 |
7 | VALV. CARICO | 37095000 |
8 | supporto | 42246000 |
9 | flessibile di raccordo | 42233000 |
10 | mandrino | 42385000 |
11 | VALVOLA AV1 COMPLETA | 42320000 |
12 | CESTELLO VALVOLA GD2 | 42315000 |
13 | supporto a muro (conf. pz. 2) | 3855800M |
14 | INSONORIZZANTE | 37131000* |
15 | SET FRESH UNIVERSALE | 38796000* |
16 | adattatore 4,5 l GD2 | 42333000* |
17 | azionamento elettronico WC wireless 6V | 39141000* |
18 | Azionamento radar a distanza | 38759SD0* |
19 | Surf tasto | 38758000* |
20 | azionamento pulsante elettronico WC | 39142000* |
21 | WC control | 38934SD0* |
22 | PIASTRA "SKATE" SINGLE FLUSH | 38564000* |
23 | AZIONAMENTO PNEUMATICO | 37059000* |
