Solido modulo per vaso sospeso

Codice Prodotto
38832000
Codice EAN
4005176872303
Colori
cromo
Recensione

Descrizione Prodotto

  • con cassetta di sciacquo GD 2, 6 - 9 l
  • installazione a parete e pareti divisorie
  • telaio in acciaio zincato autoportante
  • per rivestimenti a secco con pannelli di cartongesso
  • con raccordi fissi
  • regolazione semplice, possibilità di blocco
  • materiali di fissaggio
  • approvato TÜV
  • 2 perni di fissaggio del vaso
  • con perni di fissaggio
  • WC ceramics with small bearing area (less than 205 mm)
    require additional accessory 38 779 000
  • distanza dei dadi di fissaggio 180/230 mm
  • curva di scarico Ø 90 mm
  • profondità regolabile
  • riduzione Ø 90/110 mm
  • set di raccordo di entrata e di uscita
  •
  • cassetta di sciacquo GD 2, 6 - 9 l
  • regolazione di fabbrica 6 l. e 3 l.
  • valvola di scarico AV1 con 3 tipi di azionamento:
    dual flush, start/stop e un solo sciacquo
  • ingresso acqua da sinistra/destra o dal retro
  • bassa rumorosità (I gruppo d'insonorizzazione)
  • isolamento anticondensa
  • rubinetto a squadra da ½"
  • carico dell'acqua con set di fissaggi
  • installazione senza attrezzi della dima di ispezione
  • per installazione piastre di azionamento verticale e orizzontale
  • accessori per installazione a parete
  • inclusa piastra a parete Nova Cosmopolitan
  • including Scandinavian adapter 38 338 000

Informazioni tecniche

Dati CAD

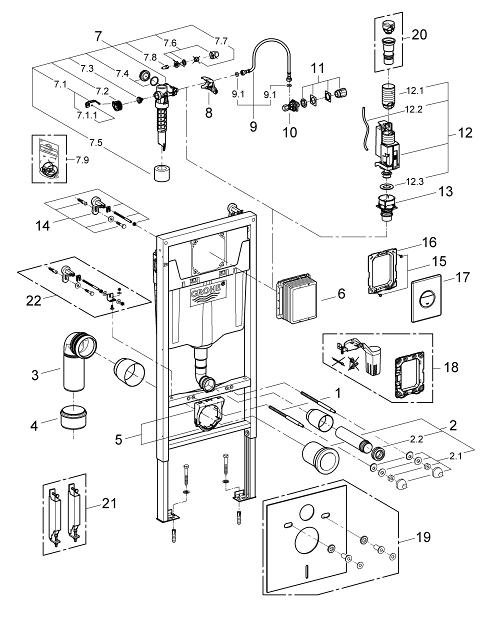

Parti di ricambio

Numero posizione Descrizione prodotto Numero d'ordine
* Optional accessories
1 staffe di sostegno per 38729 4276400M
2 CANOTTO VASI SOSP. 37311K00
2.1 copertura set fissag. Uniset x WC/bidet 43511SH0
2.2 raccordo 37119000
3 curva di scarico x uniset /SL 42327000
4 ADATTATORE 90/110 PER RAPID SL 42242000
5 FISSAGGIO X 38643 42243000
6 vano di ispezione p/Rapid S 66791000
7 VALV. CARICO 37095000
7.1 leva 43734000
7.1.1 SET GUARNIZIONI 10 PZ. 4377000M
7.2 TESTATA VALV. 43536000
7.3 MEMBRANA 10 PZ. 4375800M
7.4 CAPPUCCIO COMPL 43735000
7.5 GALLEGGIANTE 5 PZ. 4379100M
7.6 TAPPO E CAPPUCC. 37125000
7.7 avvitamento a compressione 43258000
7.8 limitatore 42356000
7.9 kit di guarnizioni 43722000*
8 supporto 42246000
9 flessibile di raccordo 42397000
9.1 o-ring 0319100M
10 raccordo ad angolo 42396000
11 raccordo diam. mm 26 38338000
12 VALVOLA AV1 COMPLETA 42320000
12.1 Troppopieno per 42320000 42313000
12.2 TUBICINO PNEUMATICO PER 38863 42319000
12.3 guarnizione 42310000
13 CESTELLO VALVOLA GD2 42315000
14 supporto a muro (conf. pz. 2) 3855800M
15 vite di fissaggio 6636200M
16 telaio di fissaggio 43207000
17 piastra di copertura +pulsante 42375000
18 SET FRESH UNIVERSALE 38796000*
19 INSONORIZZANTE 37131000*
20 adattatore 4,5 l GD2 42333000*
21 Rapid SL Accessory for Short WCs 38779000*
22 Rapid SL fissaggio 38733000*
