Modulo per WC

Modulo per WC
Codice Prodotto
38811000
Codice EAN
4005176865381
Colori
cromo
Recensione
Scarica le specifiche

Descrizione Prodotto

  • cassetta di sciacquo GD 2, 6 - 9 l
  • interruzione dello sciacquo
  • altezza di installazione 1,20 m
  • installazione a parete e pareti divisorie
  • telaio in acciaio zincato autoportante
  • per rivestimenti a secco con pannelli di cartongesso
  • con raccordi fissi
  • regolazione semplice, possibilità di blocco
  • materiali di fissaggio
  • approvato TÜV
  • 2 perni di fissaggio del vaso
  • con perni di fissaggio
  • WC ceramics with small bearing area (less than 205 mm)
    require additional accessory 38 779 000
  • distanza dei dadi di fissaggio 180/230 mm
  • curva di scarico Ø 90 mm
  • profondità regolabile
  • riduzione Ø 90/110 mm
  • set di raccordo di entrata e di uscita
  • ingresso acqua da sinistra/destra o dall'alto
  • bassa rumorosità (I gruppo d'insonorizzazione)
  • isolamento anticondensa
  • raccordo ad angolo da 1/2" con flessibile di collegamento
  • per installazione piastre di azionamento in verticale
  • inclusa piastra a parete Skate Cosmopolitan
  • installazione verticale e orizzontale
  • dimensioni 156 x 197 mm
  • in ABS
  • con tecnologia GROHE EcoJoy per il risparmio idrico
  • 2 supporti ad angolo con set di fissaggio

Informazioni tecniche

Dati CAD

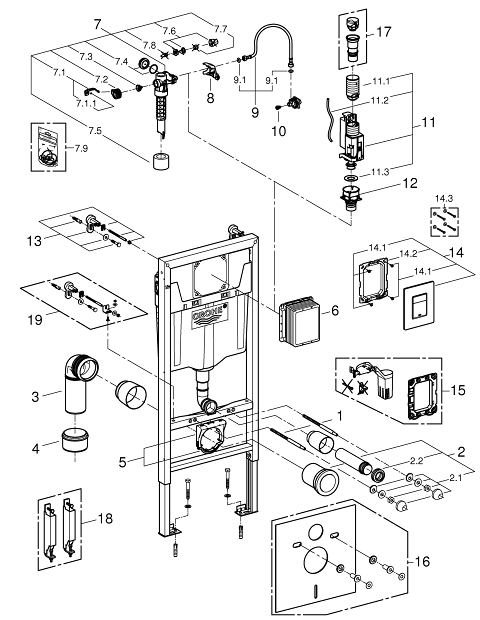

Parti di ricambio

Numero posizione Descrizione prodotto Numero d'ordine
* Optional accessories
1 staffe di sostegno per 38729 4276400M
2 CANOTTO VASI SOSP. 37311K00
2.1 copertura set fissag. Uniset x WC/bidet 43511SH0
2.2 raccordo 37119000
3 curva di scarico x uniset /SL 42327000
4 ADATTATORE 90/110 PER RAPID SL 42242000
5 FISSAGGIO X 38643 42243000
6 vano di ispezione p/Rapid S 66791000
7 VALV. CARICO 37095000
7.1 leva 43734000
7.1.1 SET GUARNIZIONI 10 PZ. 4377000M
7.2 TESTATA VALV. 43536000
7.3 MEMBRANA 10 PZ. 4375800M
7.4 CAPPUCCIO COMPL 43735000
7.5 GALLEGGIANTE 5 PZ. 4379100M
7.6 TAPPO E CAPPUCC. 37125000
7.7 avvitamento a compressione 43258000
7.8 limitatore 42356000
7.9 kit di guarnizioni 43722000*
8 supporto 42246000
9 flessibile di raccordo 42233000
9.1 o-ring 0319100M
10 mandrino 42385000
11 VALVOLA AV1 COMPLETA 42320000
11.1 Troppopieno per 42320000 42313000
11.2 TUBICINO PNEUMATICO PER 38863 42319000
11.3 guarnizione 42310000
12 CESTELLO VALVOLA GD2 42315000
13 supporto a muro (conf. pz. 2) 3855800M*
14 NUOVA PIASTRA SKATE DUAL FLUSH 38862000*
15 SET FRESH UNIVERSALE 38796000*
16 INSONORIZZANTE 37131000*
17 adattatore 4,5 l GD2 42333000*
18 Accessory 38779000*
19 Rapid SL fissaggio 38733000*
